Quelle est la différence entre une carte matricielle et une carte vectorielle

De nombreuses cartes du Service hydrographique du Canada (SHC) sont disponibles sous forme numérique, soit sous forme de carte marine matricielle (CMM), soit sous forme de carte électronique de navigation (CÉN) vectorielle. Ces deux types de cartes utilisent un logiciel de navigation pour offrir aux navigateurs une alternative électronique aux cartes papier, ce qui permet une navigation plus sûre.

Les CMM sont simplement une image électronique d'une carte papier. Elles sont numérisées au moyen d’un balayage électronique des cartes papier et en convertissant chaque ligne en un élément d'image matriciel ou "pixel". En dehors du géoréférencement (positionnement de la carte scannée pour qu'elle apparaisse au bon endroit avec des coordonnées x et y correctes), il n'y a pas d'intelligence ou de données supplémentaires dans l'image matricielle.

Les CÉN sont des "cartes intelligentes", ce qui signifie que l'utilisateur peut cliquer sur différents éléments, tels qu'un feu ou une bouée, pour obtenir des informations supplémentaires qui ne sont pas disponibles sur les cartes papier ou matricielles. Par exemple, un quai n'apparaît qu'en tant qu'image sur une CMM, mais une CÉN peut l'identifier en tant que tel et lui attribuer des attributs tels que la hauteur, la longueur, l'âge, la propriété, le nombre de postes d'amarrage, etc. Ces données supplémentaires, qui sont contenues directement dans la CÉN, pourraient autrement n'être disponibles qu'en consultant la publication pertinente des Instructions nautiques.

Les CÉN utilisées sur un système électronique de visualisation des cartes marines (SVCEI ou ECDIS) et intégrées à d'autres données telles que la position GPS, le radar, les routes planifiées, le cap, la vitesse et le tirant d'eau, aident les navigateurs et les alertent des dangers de la navigation, des avertissements et des situations dangereuses. Les CÉN sont des outils de navigation puissants et flexibles qui permettent aux utilisateurs de mieux contrôler l'affichage de la carte.

Raster Navigational Chart (CMM)

Carte marine matricielle (CMM)

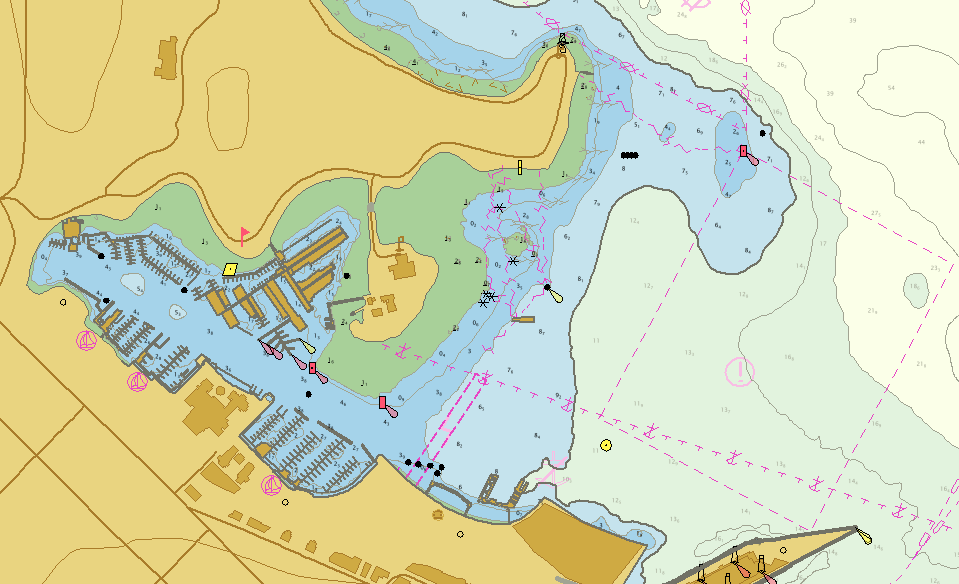

Carte électronique de navigation (CÉN)

Carte électronique de navigation (CÉN)
